Flink时间与窗口
主要介绍Flink中的水位线和窗口
.png)

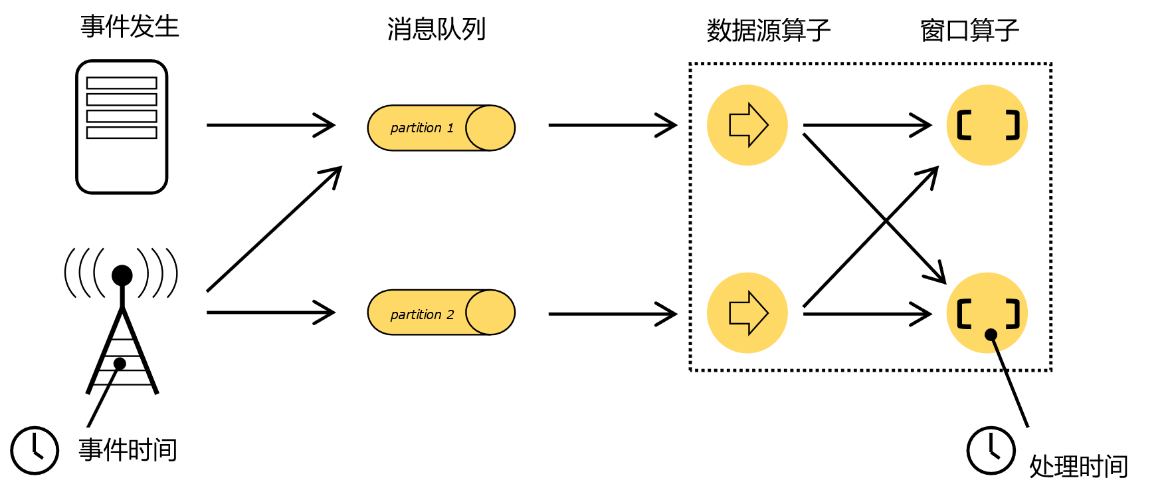

时间语义
事件时间：一个数据产生的时间，通常是跟随着数据的时间戳
处理时间：数据被真正处理的时刻
处理时间是我们计算效率的衡量标准，而事件时间会更符合我们的业务计算逻辑。所以更多时候我们使用事件时间；
从1.12版本开始，Flink已经将事件时间作为了默认的时间语义。
水位线
水位线的概念
在Flink中，用来衡量事件时间进展的标记，就被称作“水位线”（Watermark）。

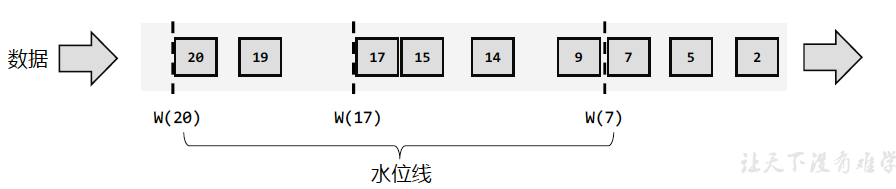

有序流中的水位线
为了提高效率，一般每隔一段时间生成一个水位线

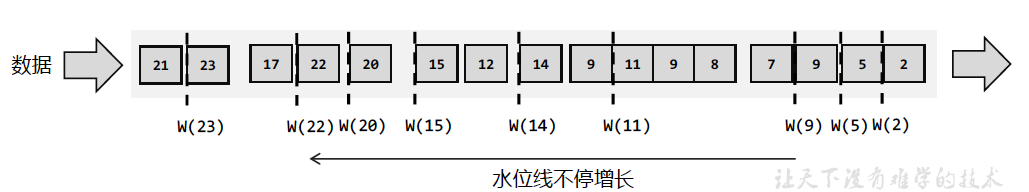

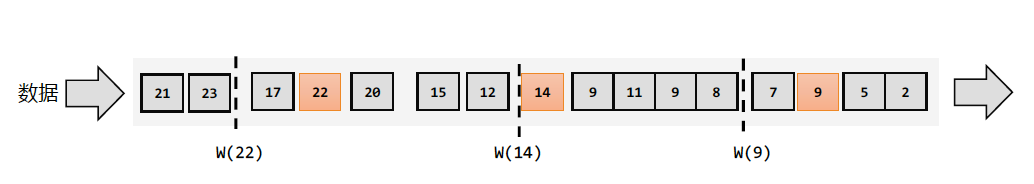

乱序流中的水位线
- 乱序+数据量小
插入新的水位线时，先判断时间戳是否比之前的大，否则不生成
- 乱序+数据量大
保存之前数据中的最大时间戳，需要插入水位线时，直接以它作为水位线
乱序流中会有迟到数据

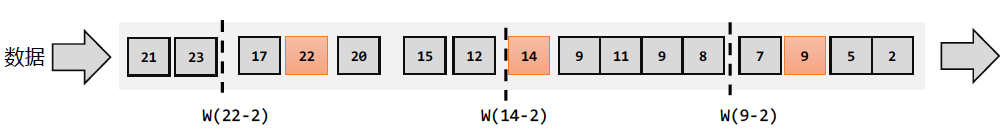

- 乱序流+迟到数据
可以在数据时间戳的基础上加上一些延迟（减去一个数）来保证不丢失数据。
水位线的特点
- 水位线是插入到数据流中的一个标记，可以认为是一个特殊的数据
- 主要内容是一个时间戳，表示当前事件时间的进展
- 水位线的时间戳必须是单调递增的
- 可以设置延迟来确保处理乱序数据
- 水位线表示t之前的数据都到期了
生成水位线
总体原则
处理的快，可将延迟设得低一点，可能会导致数据遗漏，计算结果不准确
水位线生成策略
//分配时间戳，生成水位线
stream.assignTimestampsAndWatermarks(<watermark strategy>);
WatermarkStrategy是一个接口，包含时间戳分配器TimestampAssigner和一个水位线生成器WatermarkGenerator
Flink内置水位线
内置Watermark的生成原理
* 1、都是周期性生成的： 默认200ms
* 2、有序流： watermark = 当前最大的事件时间 - 1ms
* 3、乱序流： watermark = 当前最大的事件时间 - 延迟时间 - 1ms
有序流中的内置水位线设置
特点: 时间戳单调增长，调用
WatermarkStrategy.forMonotonousTimestamps()
sensorDS.assignTimestampsAndWatermarks(
WatermarkStrategy.<WaterSensor>forMonotonousTimestamps().withTimestampAssigner(new SerializableTimestampAssigner<WaterSensor>() {
@Override
public long extractTimestamp(WaterSensor waterSensor, long l) {
return waterSensor.getTs() * 1000L;
}
})
);
上面代码中我们调用.withTimestampAssigner()方法，将数据中的timestamp字段提取出来，作为时间戳分配给数据元素；然后用内置的有序流水位线生成器构造出了生成策略。这样，提取出的数据时间戳，就是我们处理计算的事件时间。
这里需要注意的是，时间戳和水位线的单位，必须都是毫秒。
- 乱序流中的内置水位线设置
调用WatermarkStrategy. forBoundedOutOfOrderness
// TODO 1.定义Watermark策略
WatermarkStrategy<WaterSensor> watermarkStrategy = WatermarkStrategy
// 1.1 指定watermark生成：乱序的，等待3s
.<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(3))
// 1.2 指定 时间戳分配器，从数据中提取
.withTimestampAssigner(
(element, recordTimestamp) -> {
// 返回的时间戳，要 毫秒
System.out.println("数据=" + element + ",recordTs=" + recordTimestamp);
return element.getTs() * 1000L;
});
自定义水位线生成器
- 周期性水位线生成器
周期性生成器一般是通过onEvent()观察判断输入的事件，而在onPeriodicEmit()里发出水位线
public class MyPeriodWatermarkGenerator<T> implements WatermarkGenerator<T> {
// 乱序等待时间
private long delayTs;
// 用来保存 当前为止 最大的事件时间
private long maxTs;
public MyPeriodWatermarkGenerator(long delayTs) {
this.delayTs = delayTs;
this.maxTs = Long.MIN_VALUE + this.delayTs + 1;
}
/**
* 每条数据来，都会调用一次： 用来提取最大的事件时间，保存下来
*
* @param event
* @param eventTimestamp 提取到的数据的 事件时间
* @param output
*/
@Override
public void onEvent(T event, long eventTimestamp, WatermarkOutput output) {
maxTs = Math.max(maxTs, eventTimestamp);
System.out.println("调用onEvent方法，获取目前为止的最大时间戳=" + maxTs);
}
/**
* 周期性调用： 发射 watermark 这个方法由系统框架周期性地调用，默认 200ms一次。
*
* @param output
*/
@Override
public void onPeriodicEmit(WatermarkOutput output) {
output.emitWatermark(new Watermark(maxTs - delayTs - 1));
System.out.println("调用onPeriodicEmit方法，生成watermark=" + (maxTs - delayTs - 1));
}
}
- 断点式水位线生成器
遇到特定的数据直接在OnEvent方法中发送水位线
public class MyPuntuatedWatermarkGenerator<T> implements WatermarkGenerator<T> {
// 乱序等待时间
private long delayTs;
// 用来保存 当前为止 最大的事件时间
private long maxTs;
public MyPuntuatedWatermarkGenerator(long delayTs) {
this.delayTs = delayTs;
this.maxTs = Long.MIN_VALUE + this.delayTs + 1;
}
/**
* 每条数据来，都会调用一次： 用来提取最大的事件时间，保存下来,并发射watermark
*
* @param event
* @param eventTimestamp 提取到的数据的 事件时间
* @param output
*/
@Override
public void onEvent(T event, long eventTimestamp, WatermarkOutput output) {
maxTs = Math.max(maxTs, eventTimestamp);
output.emitWatermark(new Watermark(maxTs - delayTs - 1));
System.out.println("调用onEvent方法，获取目前为止的最大时间戳=" + maxTs+",watermark="+(maxTs - delayTs - 1));
}
/**
* 周期性调用： 不需要
*
* @param output
*/
@Override
public void onPeriodicEmit(WatermarkOutput output) {
}
}
- 在数据源中发送水位线
env.fromSource(
kafkaSource, WatermarkStrategy.forBoundedOutOfOrderness(Duration.ofSeconds(3)), "kafkasource"
)

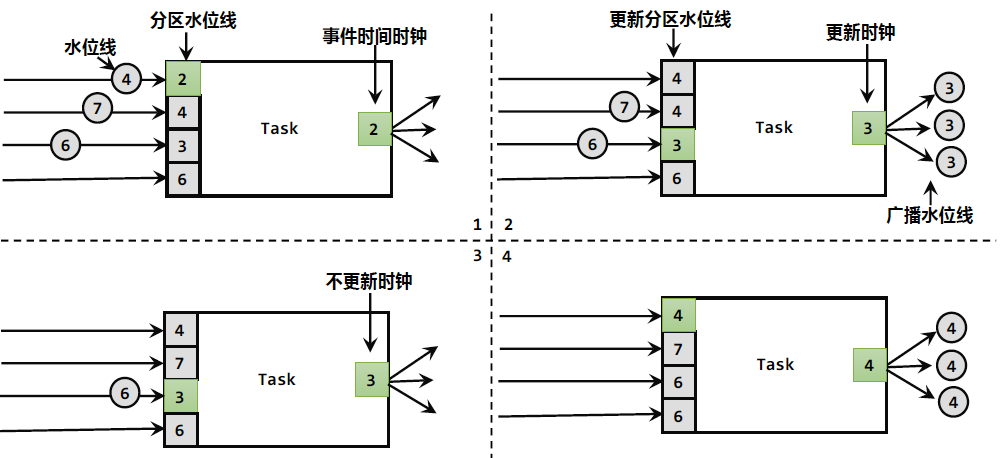

水位线的传递
一个任务接到多个上游并行任务的水位线时，以最小的那个最为当期任务的事件时钟
窗口(Window)
窗口概念
窗口

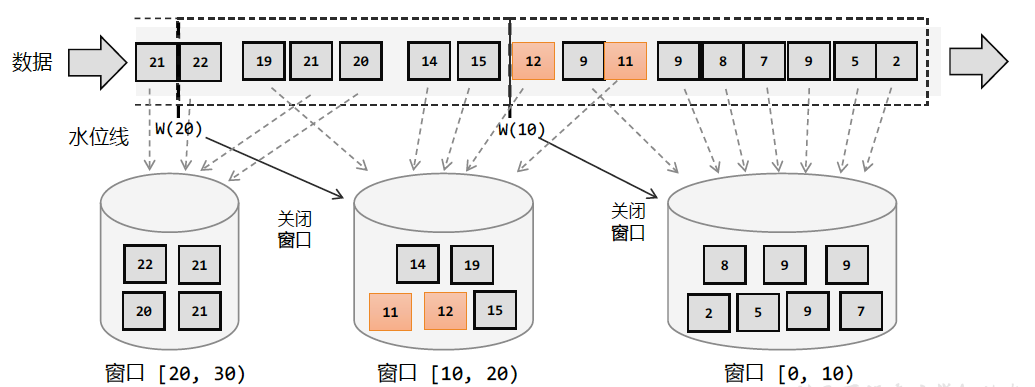

在Flink中，窗口可以把数据流切分成有限大小的多个存储桶，每个数据都会分发到对应的桶里，当达到窗口结束时间时，就对桶中的数据进行计算处理。
分类
按驱动类型分
- 时间窗口
以时间点来定义窗口的开始和结束
- 计数窗口
基于元素的个数来截取数据
按照窗口分配数据的规则
- 滚动窗口
滚动窗口有固定的大小，是一种对数据进行“均匀切片”的划分方式。窗口之间没有重叠，也不会有间隔

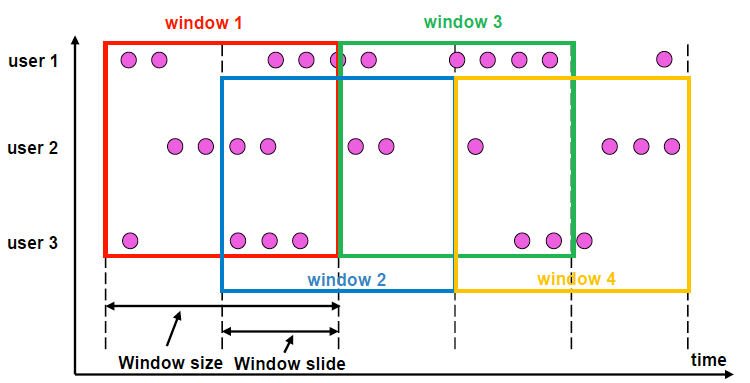

- 滑动窗口
除去窗口大小外，还有滑动步长。
滑动窗口会有重叠，适合计算结果更新频率非常高的场景

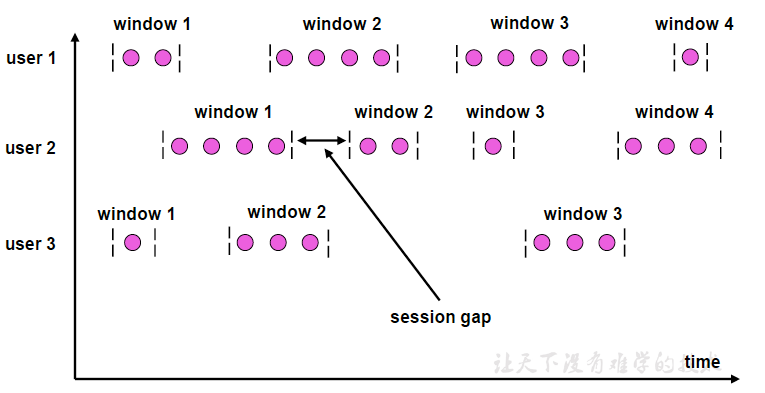

- 会话窗口
会话窗口基于时间来定义，参数是会话超时时间。
如果相邻两个数据到来的时间间隔（Gap）小于指定的大小（size），那说明还在保持会话，它们就属于同一个窗口；如果gap大于size，那么新来的数据就应该属于新的会话窗口，而前一个窗口就应该关闭了
- 全局窗口
全局有效，窗口没有结束的时候，默认不会做触发计算，需要自定义触发器
窗口API
按键分区窗口
使用keyby操作，数据集会被分为多条逻辑流keyedStream，会在多个并行子任务上运行。
stream.keyBy(...)
.window(...)
非按键分区
不会分为多条逻辑流，只在一个任务上运行。且无法调大窗口算子
stream.windowAll(...)
窗口API的调用
stream.keyBy(<key selector>)
.window(<window assigner>)
.aggregate(<window function>)
指定窗口分配器和窗口函数
窗口分配器
作用：定义数据应该被分配到哪个窗口
时间窗口
- 滚动处理时间窗口
.window(TumblingProcessingTimeWindows.of(Time.seconds(5)))
- 滑动处理时间窗口
.window(SlidingProcessingTimeWindows.of(Time.seconds(10)，Time.seconds(5)))
- 处理时间会话窗口
.window(ProcessingTimeSessionWindows.withGap(Time.seconds(10)))
withDynamicGap() 动态提取gap
- 滚动事件时间窗口
.window(TumblingEventTimeWindows.of(Time.seconds(5)))
- 滑动事件时间窗口
.window(SlidingEventTimeWindows.of(Time.seconds(10), Time.seconds(5)))
- 事件时间会话窗口
.window(EventTimeSessionWindows.withGap(Time.seconds(10)))
计数窗口
- 滚动计数窗口
stream.keyBy()
.countWindow(10)
当元素数量达到10的时候，就会触发执行
- 滑动计算窗口
.countWindow(10,3)
长度是10，步长是3，每个窗口统计10个数据，每隔3个数据输出一次结果
- 全局窗口
.window(GlobalWindows.create())
需要注意使用全局窗口，必须自行定义触发器才能实现窗口计算，否则起不到任何作用。
窗口函数
经窗口分配器处理之后，数据可以分配到对应的窗口中，窗口函数(window functions)定义窗口如何进行计算。

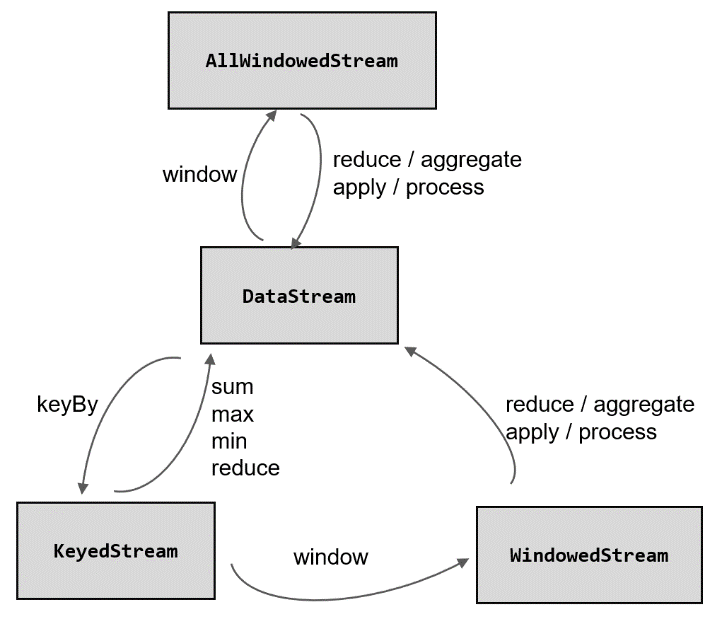

经过窗口分配器得到的数据类型是windowedStream，经过窗口函数处理后再次得到DataStream。
根据处理的方式的不同，分为增量聚合函数和全窗口函数
增量聚合函数
每来一条数据立即进行计算，中间保持一个简单的聚合状态，不输出。
归约函数(ReduceFunction)
// 2. 窗口函数： 增量聚合 Reduce /** * 窗口的reduce： * 1、相同key的第一条数据来的时候，不会调用reduce方法 * 2、增量聚合： 来一条数据，就会计算一次，但是不会输出 * 3、在窗口触发的时候，才会输出窗口的最终计算结果 */ SingleOutputStreamOperator<WaterSensor> reduce = sensorWS.reduce( new ReduceFunction<WaterSensor>() { @Override public WaterSensor reduce(WaterSensor value1, WaterSensor value2) throws Exception { System.out.println("调用reduce方法，value1=" + value1 + ",value2=" + value2); return new WaterSensor(value1.getId(), value2.getTs(), value1.getVc() + value2.getVc()); } } );聚合函数(AggregateFunction)
聚合状态的类型、输出结果的类型和输入数据类型可以不一致
接口中有四个方法：
createAccumulator()：创建一个累加器，这就是为聚合创建了一个初始状态，每个聚合任务只会调用一次。
add()：将输入的元素添加到累加器中。
getResult()：从累加器中提取聚合的输出结果。
merge()：合并两个累加器，并将合并后的状态作为一个累加器返回。
/**
* 1、属于本窗口的第一条数据来，创建窗口，创建累加器
* 2、增量聚合： 来一条计算一条， 调用一次add方法
* 3、窗口输出时调用一次getresult方法
* 4、输入、中间累加器、输出 类型可以不一样，非常灵活
*/
SingleOutputStreamOperator<String> aggregate = sensorWS.aggregate(
/**
* 第一个类型： 输入数据的类型
* 第二个类型： 累加器的类型，存储的中间计算结果的类型
* 第三个类型： 输出的类型
*/
new AggregateFunction<WaterSensor, Integer, String>() {
/**
* 创建累加器，初始化累加器
* @return
*/
@Override
public Integer createAccumulator() {
System.out.println("创建累加器");
return 0;
}
/**
* 聚合逻辑
* @param value
* @param accumulator
* @return
*/
@Override
public Integer add(WaterSensor value, Integer accumulator) {
System.out.println("调用add方法,value="+value);
return accumulator + value.getVc();
}
/**
* 获取最终结果，窗口触发时输出
* @param accumulator
* @return
*/
@Override
public String getResult(Integer accumulator) {
System.out.println("调用getResult方法");
return accumulator.toString();
}
@Override
public Integer merge(Integer a, Integer b) {
// 只有会话窗口才会用到
System.out.println("调用merge方法");
return null;
}
}
);
Flink也为窗口的聚合提供了一系列预定义的简单聚合方法，可以直接基于WindowedStream调用。主要包括.sum()/max()/maxBy()/min()/minBy
我们可以发现，增量聚合函数其实就是在用流处理的思路来处理有界数据集，核心是保持一个聚合状态，当数据到来时不停地更新状态。
全窗口函数(full window functions)
窗口操作中的另一大类就是全窗口函数。与增量聚合函数不同，全窗口函数需要先收集窗口中的数据，并在内部缓存起来，等到窗口要输出结果的时候再取出数据进行计算。 包含上下文信息
窗口函数（windowfunction）
逐渐弃用
stream
.keyBy(<key
.window(<window
.apply(new MyWindowFunction());
- 处理窗口函数(ProcessWindowFunction)
可以拿到窗口中的数据、上下文对象（窗口信息、当前的时间和状态）
SingleOutputStreamOperator<String> process = sensorWS
.process(
new ProcessWindowFunction<WaterSensor, String, String, TimeWindow>() {
/**
* 全窗口函数计算逻辑： 窗口触发时才会调用一次，统一计算窗口的所有数据
* @param s 分组的key
* @param context 上下文
* @param elements 存的数据
* @param out 采集器
* @throws Exception
*/
@Override
public void process(String s, Context context, Iterable<WaterSensor> elements, Collector<String> out) throws Exception {
// 上下文可以拿到window对象，还有其他东西：侧输出流 等等
long startTs = context.window().getStart();
long endTs = context.window().getEnd();
String windowStart = DateFormatUtils.format(startTs, "yyyy-MM-dd HH:mm:ss.SSS");
String windowEnd = DateFormatUtils.format(endTs, "yyyy-MM-dd HH:mm:ss.SSS");
long count = elements.spliterator().estimateSize();
out.collect("key=" + s + "的窗口[" + windowStart + "," + windowEnd + ")包含" + count + "条数据===>" + elements.toString());
}
}
);
增量聚合和全窗口的结合
.reduce / .aggregate 传入两个参数，基于第一个参数（增量聚合函数）来处理窗口数据，每来一个数据就做一次聚合；等到窗口需要触发计算时，则调用第二个参数（全窗口函数）的处理逻辑输出结果。
SingleOutputStreamOperator<String> result = sensorWS.aggregate(
new MyAgg(),
new MyProcess()
);
这里的全窗口函数就不再缓存所有数据了，而是直接将增量聚合函数的结果拿来当作了Iterable类型的输入。
窗口处理的主体还是增量聚合，而引入全窗口函数又可以获取到更多的信息包装输出，这样的结合兼具了两种窗口函数的优势，在保证处理性能和实时性的同时支持了更加丰富的应用场景。
其他API
- 触发器（Trigger）
触发执行窗口函数
stream.keyBy(...)
.window(...)
.trigger(new MyTrigger())
- 移除器(Evictor)
stream.keyBy(...)
.window(...)
.evictor(new MyEvictor())
- 允许延迟
stream.keyBy(...)
. TumblingEventTimeWindows.of(Time.hours(1))
.allowedLateness(Time.minutes(1))
一个小时滚动窗口，允许1分钟的延迟。触发计算和清除窗口操作分开了
- 侧输入流
OutputTag<WaterSensor> lateTag = new OutputTag<>("late-data",Types.POJO(WaterSensor.class));
.window(TumblingEventTimeWindows.of(Time.seconds(10)))
.allowedLateness(Time.seconds(2)) // 推迟2s关窗
.sideOutputLateData(lateTag) // 关窗后的迟到数据，放入侧输出流
process.getSideOutput(lateTag).printToErr("关窗后的迟到数据");
窗口的生命周期
- 创建
由窗口分配器指定
- 窗口计算的触发
窗口函数和触发器
- 窗口的销毁
时间达到结束点，只对时间窗口有销毁机制，计数窗口和全局窗口不会。
迟到数据的处理
推迟水印推进
设置乱序容忍度
WatermarkStrategy.forBoundedOutOfOrderness(Duration.ofSeconds(10));
窗口延迟关闭
.allowedLateness
允许迟到只能用在Event time 上
使用侧流接受迟到的数据
如上（侧输入流）
基于时间的合流
窗口联结(window join)
stream1.join(stream2)
.where(<KeySelector>)
.equalTo(<KeySelector>)
.window(<WindowAssigner>
.apply(<JoinFunction>)
where制定第一条流中的key
equalTo 传入第二条流中的key
上述两者相同的元素，如果在同一个窗口中，则通过联结函数进行处理
window 传入窗口分配器
类似于有固定时间范围的inner join ，左边有，右边有。
.apply(new JoinFunction<Tuple2<String, Integer>, Tuple3<String, Integer, Integer>, String>() {
/**
* 关联上的数据，调用join方法
* @param first ds1的数据
* @param second ds2的数据
* @return
* @throws Exception
*/
@Override
public String join(Tuple2<String, Integer> first, Tuple3<String, Integer, Integer> second) throws Exception {
return first + "<----->" + second;
}
});

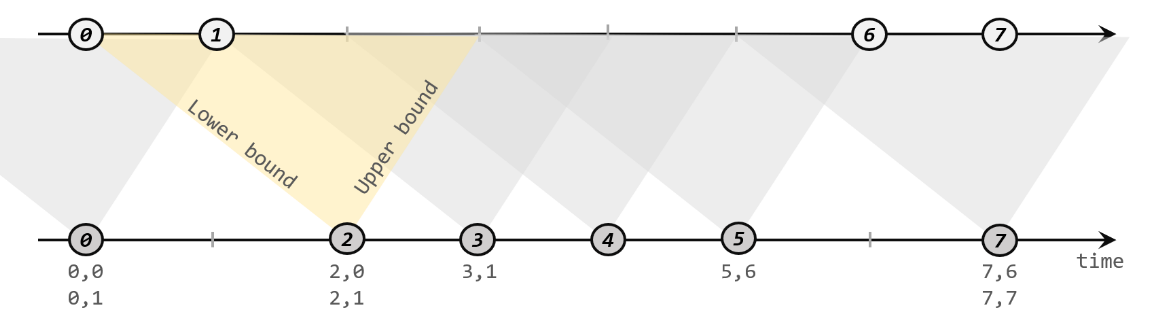

间隔联结（Interval Join）
原理
调用
stream1
.keyBy(<KeySelector>)
.intervalJoin(stream2.keyBy(<KeySelector>))
.between(Time.milliseconds(-2), Time.milliseconds(1))
.process (new ProcessJoinFunction<Integer, Integer, String(){
@Override
//每当检测到一组匹配，就会调用这里的.processElement()方法
public void processElement(Integer left, Integer right, Context ctx, Collector<String> out) {
out.collect(left + "," + right);
}
});
处理迟到数据实例
使用侧流
//2. 调用 interval join
OutputTag<Tuple2<String, Integer>> ks1LateTag = new OutputTag<>("ks1-late", Types.TUPLE(Types.STRING, Types.INT));
OutputTag<Tuple3<String, Integer, Integer>> ks2LateTag = new OutputTag<>("ks2-late", Types.TUPLE(Types.STRING, Types.INT, Types.INT));
SingleOutputStreamOperator<String> process = ks1.intervalJoin(ks2)
.between(Time.seconds(-2), Time.seconds(2))
.sideOutputLeftLateData(ks1LateTag) // 将 ks1的迟到数据，放入侧输出流
.sideOutputRightLateData(ks2LateTag) // 将 ks2的迟到数据，放入侧输出流
.process(
new ProcessJoinFunction<Tuple2<String, Integer>, Tuple3<String, Integer, Integer>, String>() {
/**
* 两条流的数据匹配上，才会调用这个方法
* @param left ks1的数据
* @param right ks2的数据
* @param ctx 上下文
* @param out 采集器
* @throws Exception
*/
@Override
public void processElement(Tuple2<String, Integer> left, Tuple3<String, Integer, Integer> right, Context ctx, Collector<String> out) throws Exception {
// 进入这个方法，是关联上的数据
out.collect(left + "<------>" + right);
}
});
process.print("主流");
process.getSideOutput(ks1LateTag).printToErr("ks1迟到数据");
process.getSideOutput(ks2LateTag).printToErr("ks2迟到数据");
